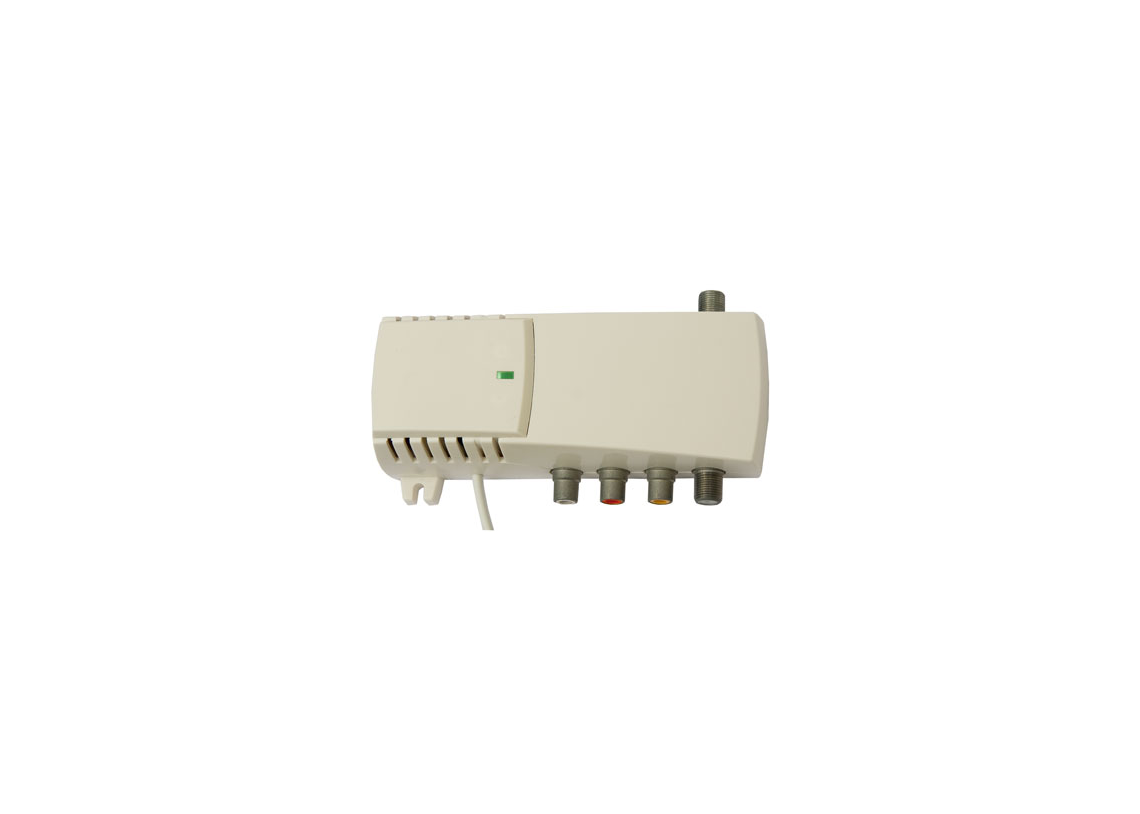

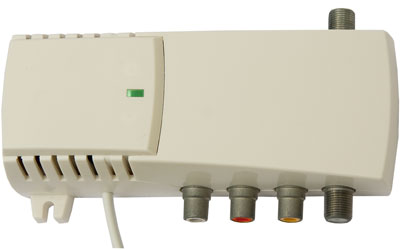

MT47

B1+B3+UHF bands



Ordering number 12862V1
Specifications

T Y P E

MT47

Ordering number

12862V1

Video input

frequency range

20 Hz - 6 MHz

level/impedance

1 V ± 0.1 V/75 Ω

Audio input

frequency range

20 Hz - 15 kHz

level adjustment

0 ÷ 7 dB

level/impedance/deviation

2x775 mV RMS/10 kΩ/50 kHz

RF output

level (typical)/impedance

85 dBµV/75 Ω

level adjustment

0 ÷ -20 dB

output channels
according channels charts

pr.

B/G/D/K/H/I/L/M/N/Au

frequency range

pr.

45-84 MHz, 170-300 MHz, 470-862 MHz

Sound subcarrier frequency

pr.

4.5 MHz, 5.5 MHz, 6.0 MHz, 6.5 MHz

Fine tuning range of video carrier frequency

pr.

± 2.25 MHz max. by 0.25 MHz step

Combining through loss

2.5 dB

Frequency range of RF combining

5-862 MHz

A/V ratio

pr.

12/16 dB

Amplitude modulation depth, typical

81 %

Signal/noise ratio, weighted

≥ 55 dB

Power consumption

230 V~  50/60 Hz  3 W

Operating temperature range

-10°C ÷ + 50°C

Dimensions/Weight (packed)

133x73x39 mm/0.36 kg

pr. - software control
