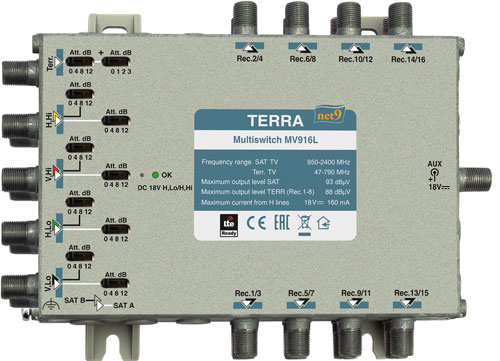

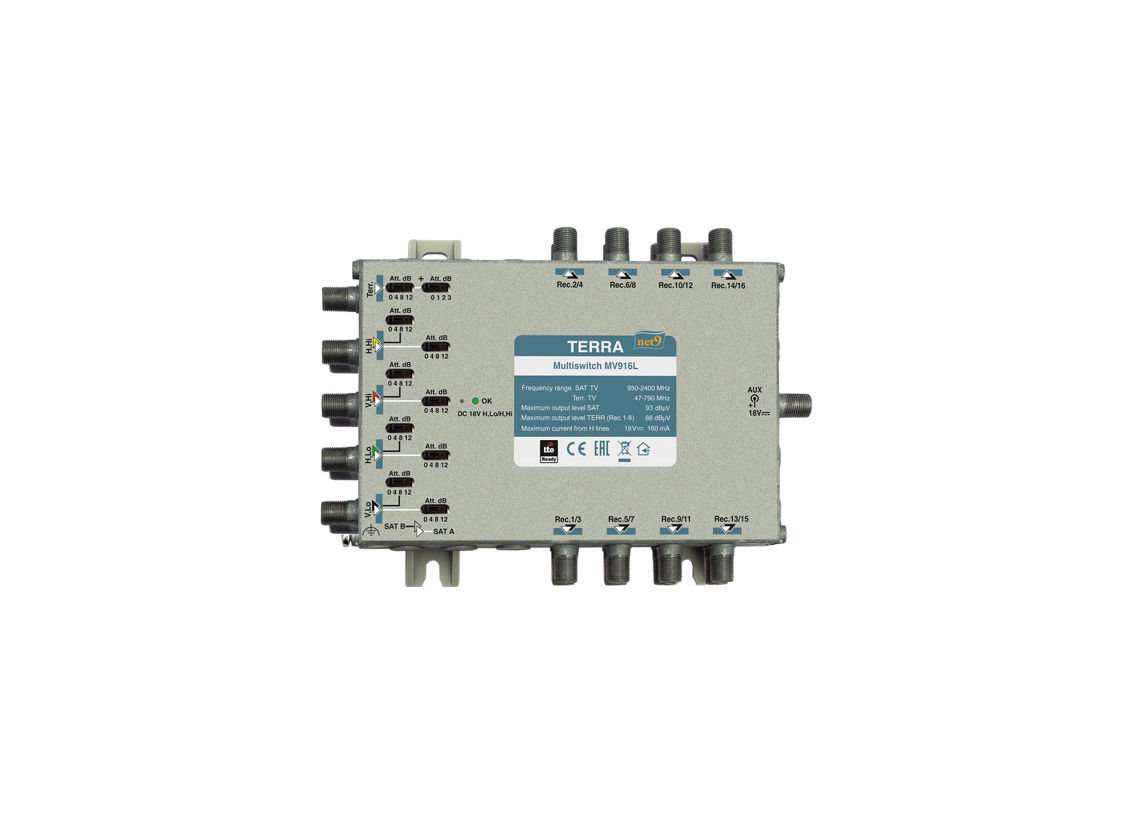

MV916L

Multiswitch
9 inputs and 16 outputs



Ordering number 02768
Specifications

T Y P E

MV916L

Ordering number

02768

Number of outputs

16

Frequency range

SAT IF

950-2400 MHz

Terr. TV

47-790 MHz

Gain (fixed slope
pre-correction)

SAT IF

outputs 1-4

9 ÷ 14 dB

outputs 5-8

8 ÷ 12 dB

outputs 9-10

7 ÷ 10 dB

outputs 11-12

7 ÷ 10 dB

outputs 13-16

6 ÷ 8 dB

Terr. TV

outputs 1-4

4 ÷ 9 dB

outputs 5-8

3.5 ÷ 8 dB

outputs 9-10

3 ÷ 7 dB

outputs 11-12

3 ÷ 7 dB

outputs 13-16

2.5 ÷ 6 dB

Gain adjustment

SAT IF

12 dB by 4 dB step

Terr. TV

15 dB by 1 dB step

Output level for SAT IF (IMD3=35 dB)*

93 dBµV

Output level for Terr. TV
(IMD3=60 dB)*

outputs 1-8

88 dBµV

outputs 9-12

86 dBµV

outputs 13-16

86 dBµV

SAT inputs decoupling

> 30 dB

Outputs decoupling

> 30 dB

Current consumption from receiver

< 60 mA

Current consumption from inputs H lines
or from external power supply

12 V ÷ 18 V < 160 mA at 18 V

DC pass through connector ”AUX 18 V”

18 V  1 A max.

Control signals

14/18 V, 0/22 kHz, tone burst or DiSEqC 1.0,
DiSEqC 2.0 or compatible versions

Operating temperature range

-20° ÷ + 50°C

Dimensions

187x135x52 mm

Weight (packed)

1.26 kg

* 2 equal carriers; output level by DIN45004B - add 3 dB to mentioned above value
